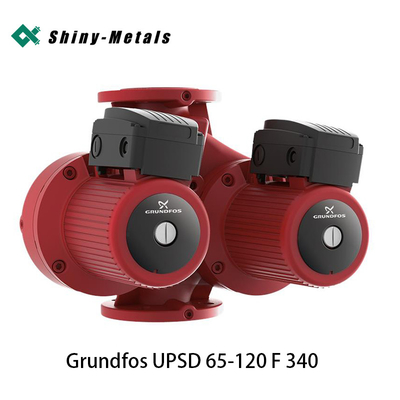

Grundfos UPSD 65-120 F 340 হিটিং বুস্টার সার্কুলেটিং ওয়াটার পাম্প

গ্রান্ডফসসার্কুলেটিং পাম্প
UPSD 65-120 F 340
নম্বর ৯৬৪০২২৮৪

প্রযোজ্য
গরম করা
ইউপিএসডি হ'ল ইউপিএস থ্রি-স্পিড পাম্পের একটি ডাবল-হেড মডেল, যা গরম এবং এয়ার কন্ডিশনার সিস্টেমে ব্যবহৃত হয়।UPSD এমন অবস্থানে ইনস্টল করা হয় যেখানে উচ্চতর নির্ভরযোগ্যতা অর্জনের জন্য উভয় কাজ এবং স্ট্যান্ডবাই অপারেশন প্রয়োজন.

UPSD 65-120 F 340 পাম্পটি ক্যান রটার টাইপের। উদাহরণস্বরূপ, পাম্প এবং মোটর একটি শ্যাফ্ট সিলিং ছাড়াই একটি সমন্বিত ডিভাইস গঠন করে, তবে সিলিংয়ের জন্য কেবল দুটি সিলিং রয়েছে।বিয়ারিং প্রবাহিত তরল দ্বারা তৈলাক্ত করা হয়. হ্যান্ডলিং সম্পর্কিত সমস্যা এড়ানোর জন্য, সবচেয়ে গুরুত্বপূর্ণ বিষয় হল পাম্পের উপাদানগুলির পরিমাণ যতটা সম্ভব সীমাবদ্ধ করা। পাম্পের নিম্নলিখিত বৈশিষ্ট্য থাকতে পারেঃ 1.একটি তিন গতির বৈদ্যুতিক মোটর. 2সিরামিক রেডিয়াল লেয়ার। 3. গ্রাফাইট অক্ষীয় বিয়ারিং. 4.একটি স্টেইনলেস স্টীল রটার ক্যান, ব্যাকিং প্লেট এবং রটার আবরণ। 5.একটি অ্যালুমিনিয়াম খাদ স্ট্যাটর হাউজিং. 6.একটি ঢালাই লোহা পাম্প কেসিং. 7. একটি স্ট্যাটর একটি অন্তর্নির্মিত তাপ নিয়ন্ত্রণ সুইচ দিয়ে সজ্জিত।

এই মোটরটি একটি থ্রি-ফেজ মোটর।

ডাবল-হেড পাম্পটি টার্মিনাল বক্সে একটি রিলে সমন্বয় দিয়ে সজ্জিত। অতএব, পাম্পটি সরাসরি পাওয়ার সাপ্লাইতে সংযুক্ত করা যেতে পারে।রিলে সমাবেশ তিনটি ভিন্ন অপারেশন মোড থাকতে পারে:

ইন্টারেক্টিভ অপারেশন।
স্ট্যান্ডবাই অপারেশন।
একক পাম্প অপারেশন।

কন্ট্রোলার
রিলেঃ রিলে সহ
তরল:
পরিবহন করা তরলঃ পানি
তরল তাপমাত্রা পরিসীমাঃ -১০ থেকে ১২০ ডিগ্রি সেলসিয়াস
অপারেশন চলাকালীন তরল তাপমাত্রাঃ 60 °C
ঘনত্বঃ ৯৮৩.২ কেজি/মি৩

প্রযুক্তি
নামমাত্র প্রবাহঃ ২৭.৬ মি৩/ঘন্টা
নামমাত্র মাথাঃ ৭.৮৯ মিটার
অনুমোদনঃ ইএসি

উপাদান
পাম্পের হাউজিংঃ কাস্ট আয়রন
পাম্প হাউজিংঃ EN 1561 EN-GJL-250
পাম্পের আচ্ছাদনঃ এএসটিএম ৩৫ বি - ৪০ বি

ইম্পেলার: স্টেইনলেস স্টীল
EN ১।4301
এআইএসআই ৩০৪

ইনস্টলেশন
পরিবেষ্টিত তাপমাত্রা পরিসীমাঃ ০-৮০ °C
সর্বোচ্চ অপারেটিং চাপঃ ১০ বার
পাইপ সংযোগ মানঃ EN 1092-2
সংযোগের ধরনঃ DIN
সংযোগের আকারঃ DN 65
পাইপ সংযোগের জন্য চাপঃ PN 6/10
বন্দর থেকে বন্দর দৈর্ঘ্যঃ 340 মিমি

বৈদ্যুতিক তথ্য
ইনপুট পাওয়ার 1: 850 ওয়াটের গতিতে
ইনপুট পাওয়ার 2: 900 ওয়াটের গতিতে
সর্বাধিক ইনপুট শক্তিঃ ১১৫০ ওয়াট
পাওয়ার ফ্রিকোয়েন্সিঃ ৫০ হার্জ
নামমাত্র ভোল্টেজঃ 3 x 400-415 ভোল্ট
বর্তমান গতি 1: 1.35 amp
বর্তমানের গতি 2: 1.45 amp
গতিতে বর্তমান 3: 2.15 এম্পিয়ার
কোস ফাই গতি 1: 091
কোস-ফাই ২.০ গতিতে।9
কস ফাইঃ ০।77
আইসোলেশন ক্লাস (আইইসি ৮৫): H
ঘরের শ্রেণী (আইইসি ৬০৫২৯): এক্স৪ডি
ইন্টিগ্রেটেড মোটর সুরক্ষাঃ যোগাযোগ

অন্যান্য
টার্মিনাল বক্স অবস্থানঃ 12H
নেট ওজনঃ ৬৩.১ কিলোগ্রাম
মোট ওজনঃ ৭০.৭ কিলোগ্রাম
শিপিং ভলিউমঃ ০.১২৫ ঘনমিটার।
